ECM无刷直流电机测试台

名称：ECM无刷直流电机测试台

型号：CMT-1040ECM-HA

产品简介：

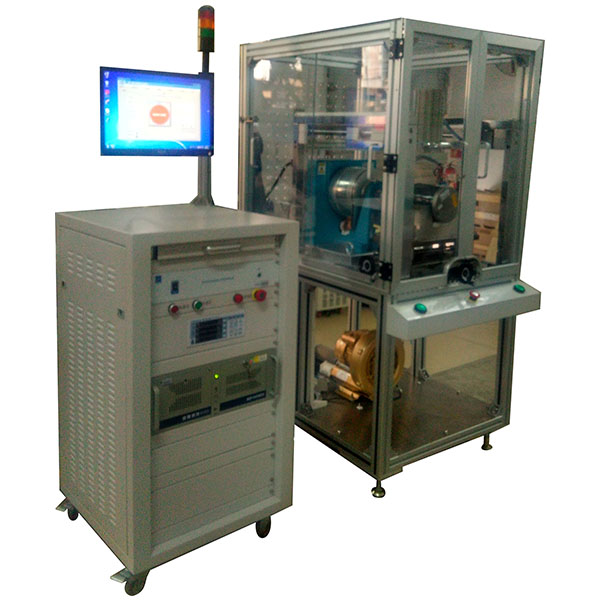

CMT-1040ECM-HA是一套设计用于空调电机生产线长时间交流转无刷直流电机测试，测试过程能够自动采集数据，测试数据能够自动存贮，同时能满足自动测试、定点测试、手动测试，额定点温升、过载测试，并且能以报告的方式打印输出。整套测试系统通过第三方权威机构计量，具有CNAS校准证书。

1.设备所用（信号线）要求采用抗干扰或屏蔽线，设备接地良好，安全可靠，配有光栅保护，测试台配有紧急停止按钮，在测试过程异常中断时，电机仍然要按照指定的下电顺序及完成放电过程后才能终止测试
2.电机测试台带有内部保护功能，不会因为电机的损坏而损坏测试台。例如当电机绕组短路时，测试不会造成测试台损坏

3.所有测试项目均可设置屏蔽项，可在测试台上进行选择

4.系统可以对如下马达的性能参数进行测试

测试项目	测试范围	精度要求
电机转速	0～6000rpm	0.2%
输入电压	0～600VAC自动切换	0.5%
输入电流	20A 50A	0.1%
输入功率	U X I X cosΦ	0.5%
输出功率	0～3000W	0.5%
输出转矩	0～14N.m	0.5%
电机效率	0～100%	0.5%
功率因数	0～1.0	0.5%
启动时间测试，电机通电到电机运行的时间，加速时间测试，电机启动后到额定转速点的时间

5.负载大小可线性调整，可以采用定转速或定转矩两种方式进行测试

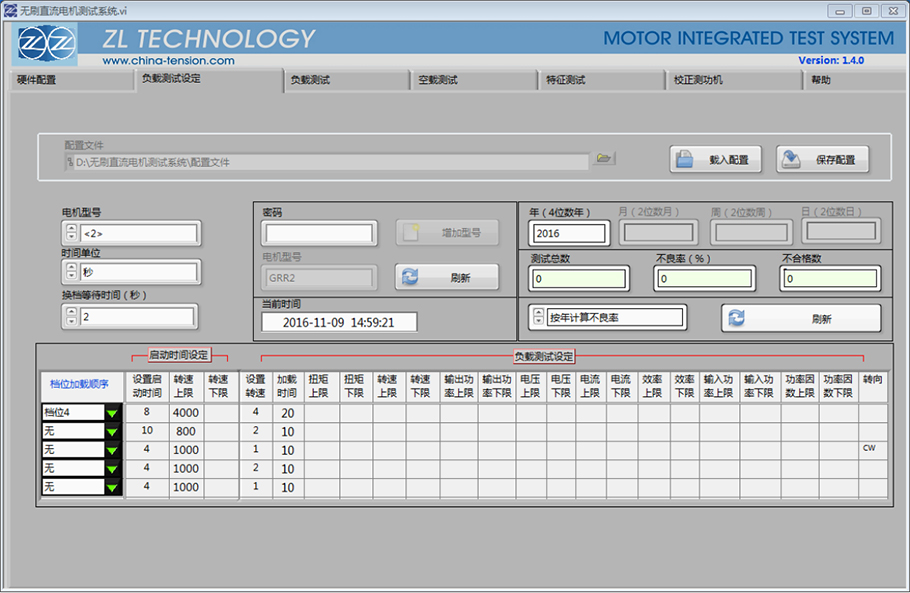

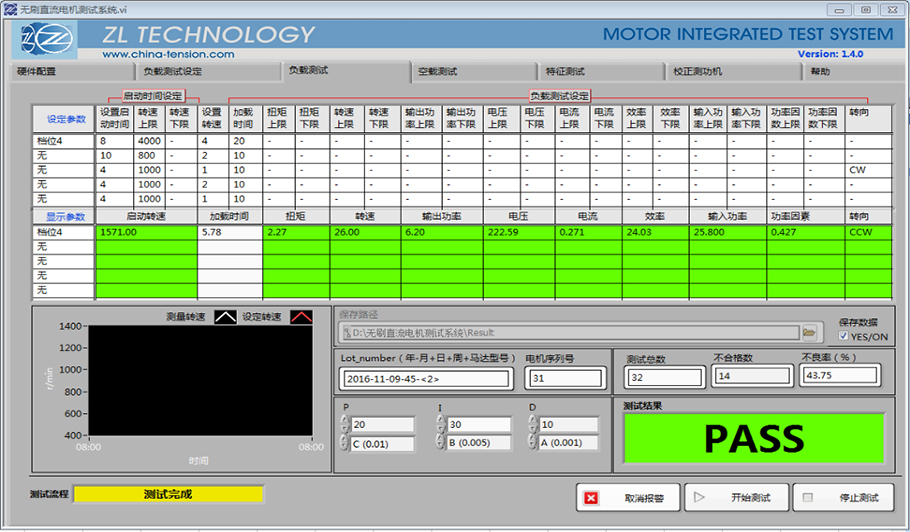

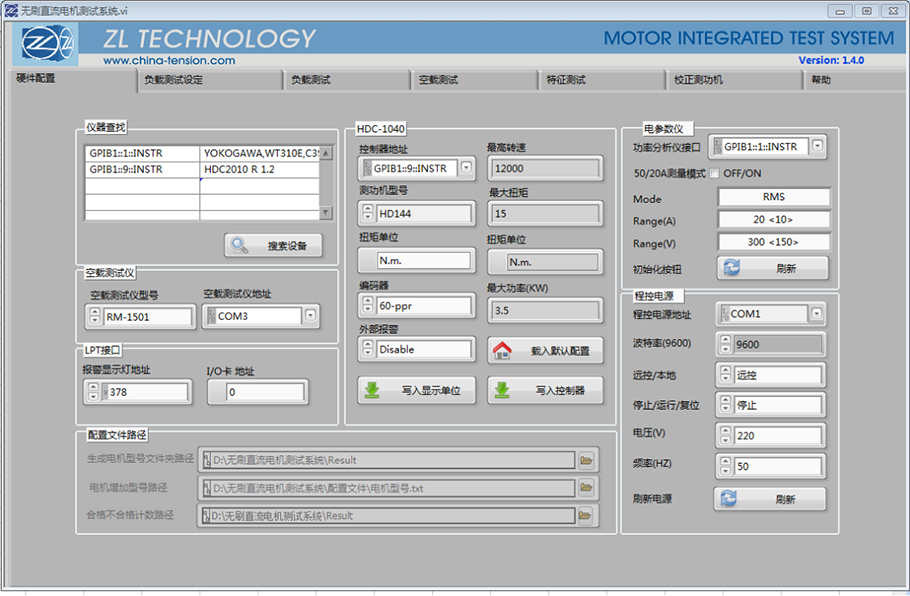

6.空载与负载可转换，测试规格通过工控机LABVIEW 程序设定，并自动判定，声光报警，数据存储并可连网输出

控制器型号	采样速度	可提供通讯协议	通讯方式	提供测试软件	特点
HDC-1010	5-10PCS/S	是	RS-232	否	操作简单，价格便宜，适用于普通生产线上
HDC-1010-S	5-10PCS/S	是	RS-232	是	操作简单，价格便宜，适用于普通生产线上
HDC-1020	20PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1030	25PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1040	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
HDC-2010	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室

序号	部件名称	部件型号	技术要求
1	工业控制计算机	IPC-610	机箱；IPC-610；主板:AIMB-781QG2;CPU：I5-24003.1G；内存4G；Philips190V液晶显示器。Windows 7正版系统；
2	程控变频电源	AFC-31020C	设备控制电源采用：单相1PHASE /220VAC /50HZ输入；软件可以设定电压与频率,正弦波50、60HZ,谐波畸变率小于5%；负载电源输入端具有的保护：短路保护，过载保护。
3	电参数测试仪	WT310E	通讯端口为IEEE-488；电流互感器50A采用横河原厂；外接输入(选用)：2.5/5/10V 或 50/100/200 mV；频率范围DC，0.5Hz～100kHz
4	测功机	BHD-144	转矩0.8～14N.m，精度±0.5%FS；转速100~12000rpm，精度±0.1%FS。连续运行额定功率3000W；短时5min运行3500W。含校正平衡杆、砝码
5	加载控制器	HDC-1040	采用美国进口数据采集芯片及新的DSP数字信号处理技术与测功机配合，通过GPIB接口通讯，传输速度快、稳定性好，每秒获取120个扭矩和转速点
6	机柜	定制	L600W600H1015机柜及报警附件、带落地脚轮及锁紧。
7	测试平台	定制	带安全防护装置
8	夹具	HDJ-200	确保前后上下调整及锁紧功能。

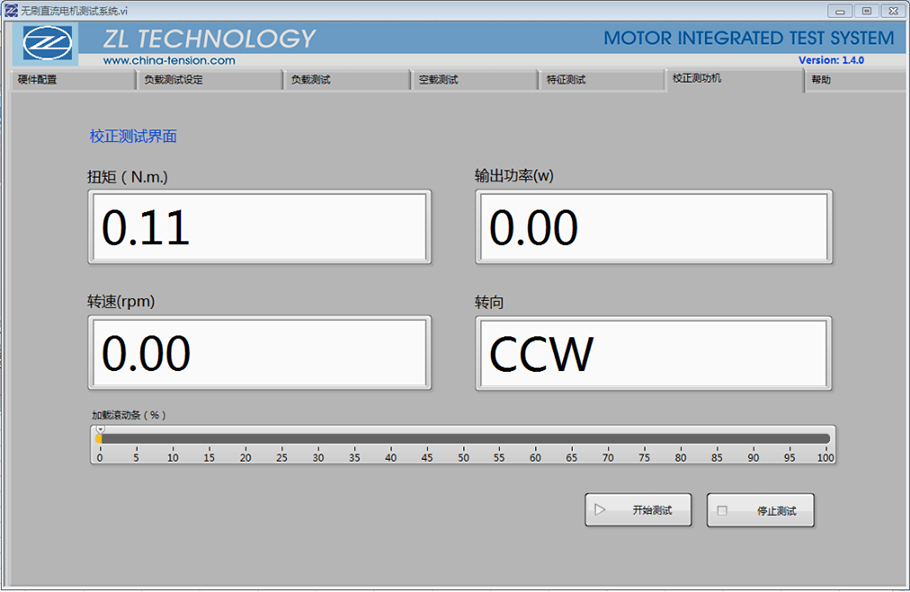

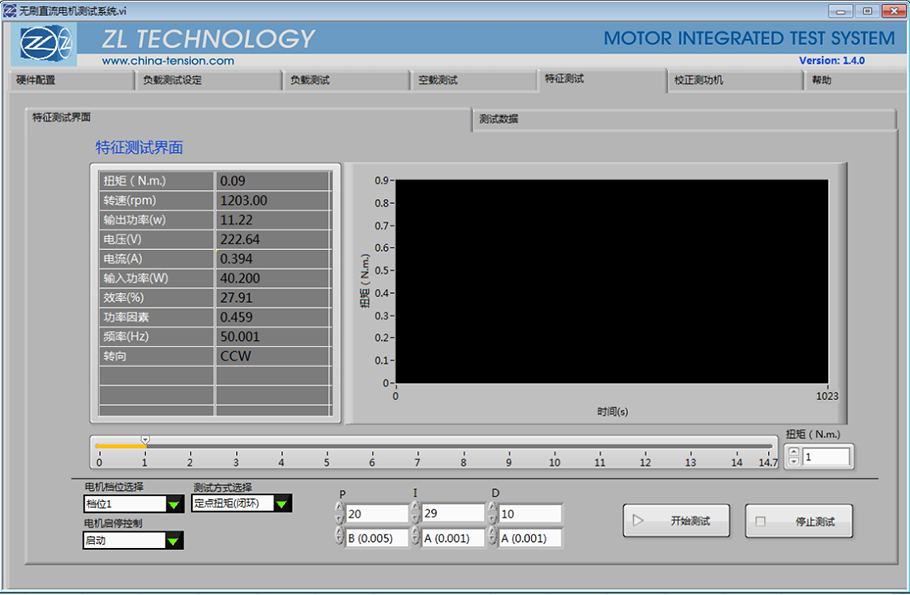

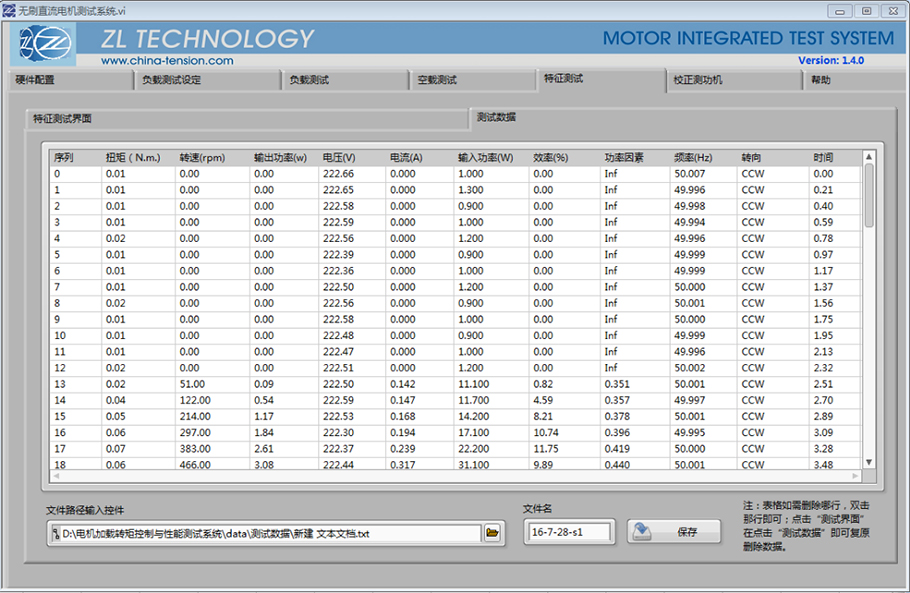

9	测试软件	定制	中文界面；具有参数设定及超限报警功能、定转速负载测试、启动时间测试、空载测试。
10	转速仪	RM1501	自动换档、范围从10.0~99999RPM，测量距离５０～３００mm,非接触式转速测量，RS-232通讯。
