平衡车直流电机测试台

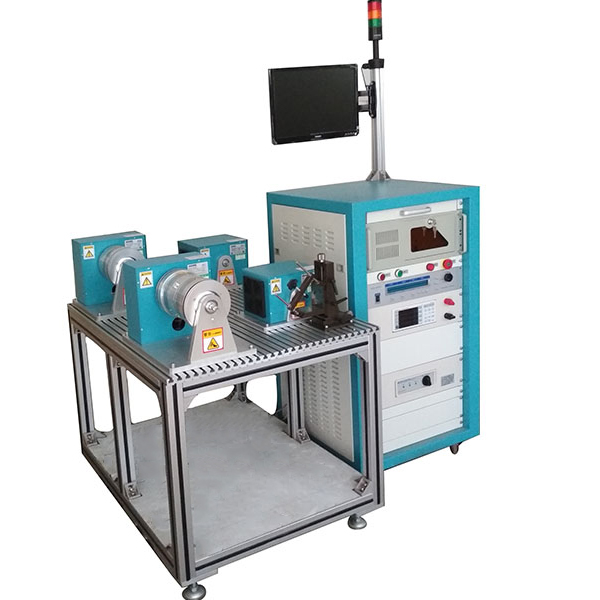

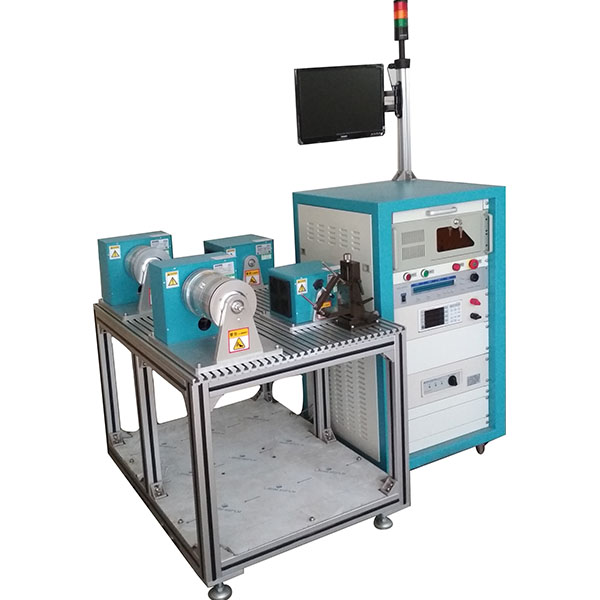

名称：平衡车直流电机加载测试系统

型号：CMT-2010HAZQ

产品简介：
CMT-2010 HAZQ是一套用于测试模拟平衡车在不同负载情况下电机的工况，测试系统可以让工程师在测试软件设定不同加载场景，如使用者重量，上坡，下坡等。系统可以根据使用者设定的曲线进行加载。

1.具有手动加载，自动加载，定点扭矩测试，全程测试等功能，
2.能输出与保存数据报表和曲线报表的功能。如需定制报表格请提供相应模板，未提供按我司默认模板输出报表

3. 采用GPIB端口通讯，传输速度快，每秒采集100个扭矩转速点。使用DSP芯片PID调节。调节简单方便

控制器型号	采样速度	可提供通讯协议	通讯方式	提供测试软件	特点
HDC-1010	5-10PCS/S	是	RS-232	否	操作简单，价格便宜，适用于普通生产线上
HDC-1010-S	5-10PCS/S	是	RS-232	是	操作简单，价格便宜，适用于普通生产线上
HDC-1020	20PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1030	25PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1040	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
HDC-2010	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室

序号	部件名称	技术要求
1	测功机控制器	速度：从10-100000RPM范围内精度达到读数的0.01%,采用GPIB端口通讯，传输速度快，每秒采集100个扭矩转速点。可上位机PID调节。
2	工业控制计算机含19寸显示器	Inter CPU ；4G或以上运行内存；500G或以上硬盘华硕主板。
5	测功机	自然冷却；转矩1.2KG～6Kg.cm，扭矩精度满量程的±0.5%FS；转速10～3600rpm，转速精度满量程的±0.2%FS。短时（5分钟内）运行功率为1400W,长时间运行功率为300W.
6	测功机	自然冷却；转矩0.6～3Kg.cm，扭矩精度满量程的±0.5%FS；转速10～3600rpm，转速精度满量程的±0.2%FS。短时（5分钟内）运行功率为1400W,长时间运行功率为300W.
7	测功机	自然冷却；转矩100g～500g.cm，扭矩精度满量程的±0.5%FS；转速100～25000rpm，转速精度满量程的±0.2%FS。短时（5分钟内）运行功率为1400W,长时间运行功率为300W.
9	机柜	L600W600H1015
10	信号转换器	连接三个测功机，手动选择所需要使用的测功机，系统会自动转换所有信号。
12	电机夹具	可上下左右微调

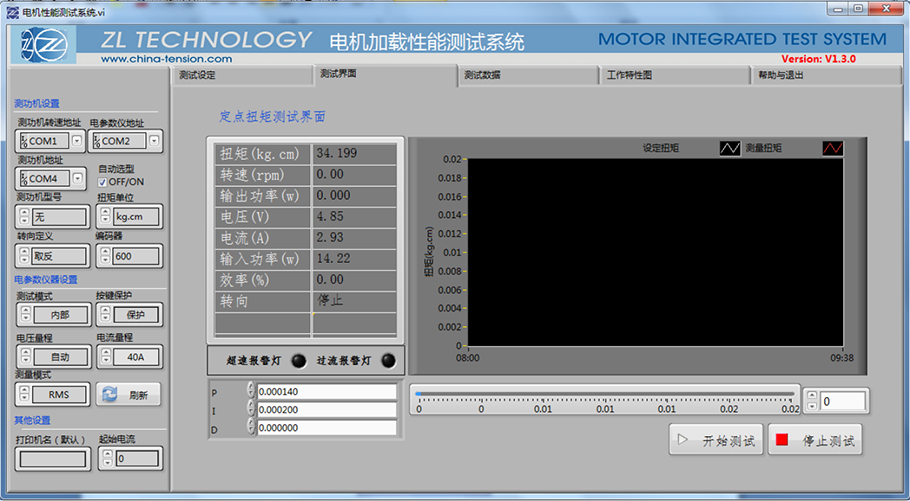

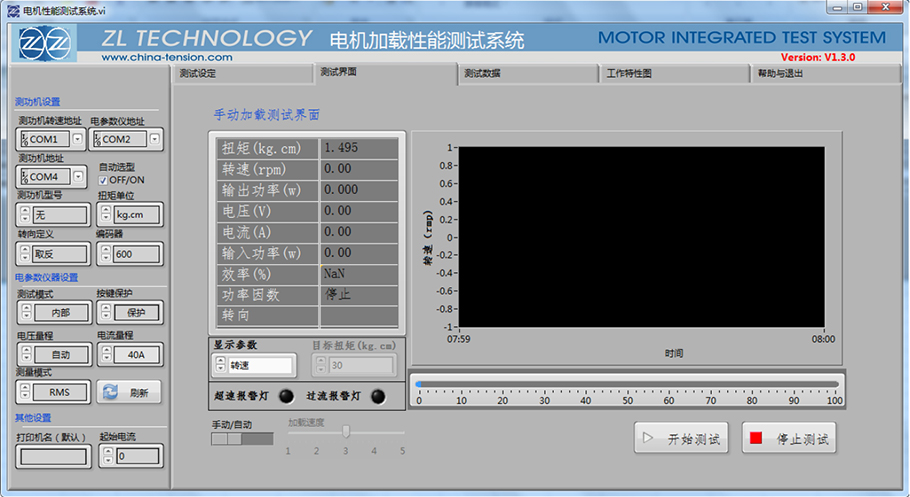

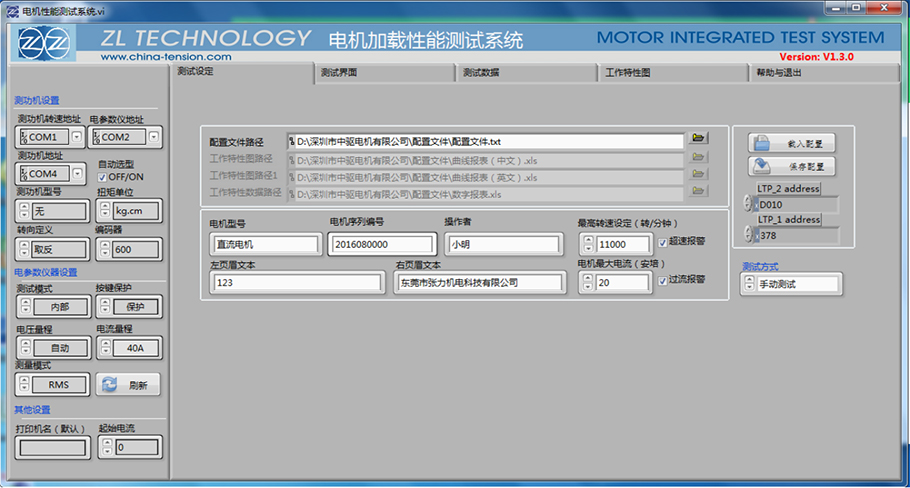

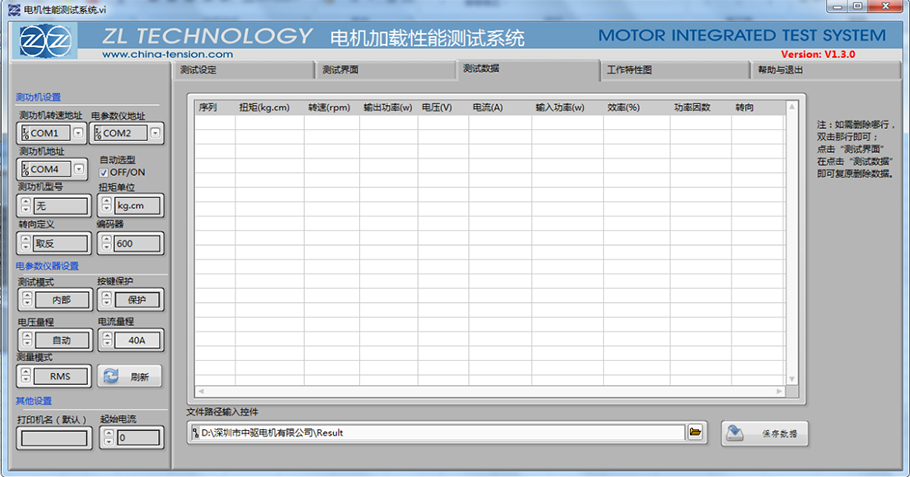

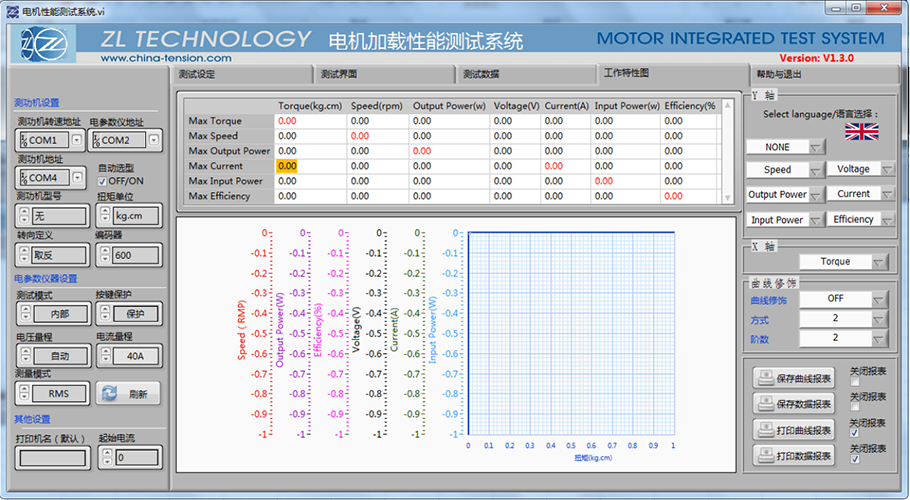

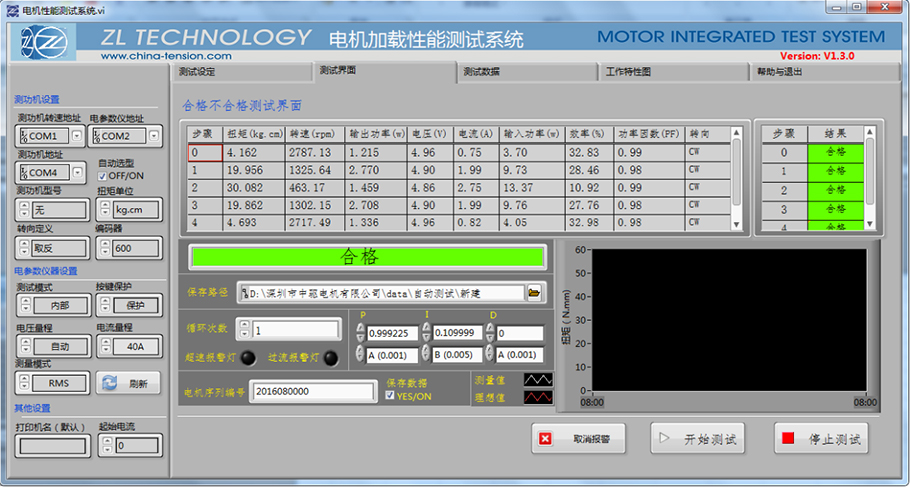

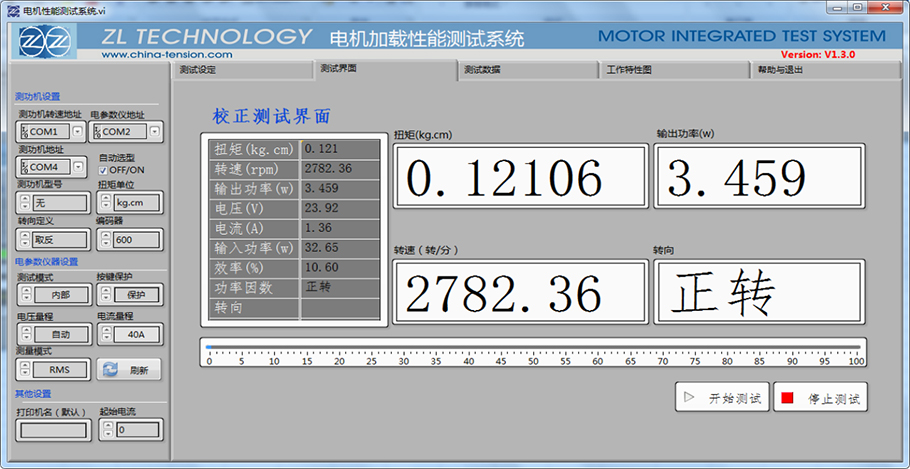

13	测试软件	中文界面；具有手动加载，自动加载，定点扭矩测试，全程测试等功能，能输出与保存数据报表和曲线报表的功能。如需定制报表格请提供相应模板，未提供按我司默认模板输出报表。
