电机寿命测试系统

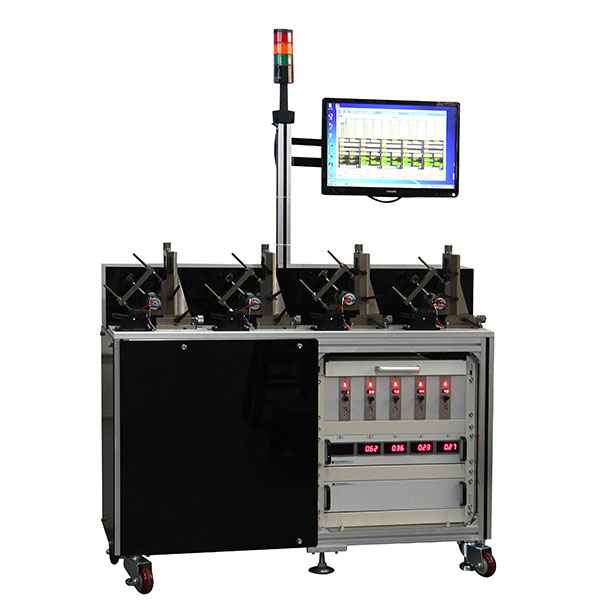

名称：五工位电机寿命测试系统

型号：CMT-1040MLTS

产品简介：
五工位电机寿命测试系统是电机模拟负载耐久测试的专用设备。该系统由磁滞制动器；恒流源；工装夹具；工控机；联轴器；控制器；测试台；测试软件等组成。系统测试软件运行于Windows7或以上环境，具有功能全面、可靠性好、操作方便、拓展性强等特点。能快速，精准的检测测试电机的电流，温度等参数，并且能将测试数据储存在本地磁盘。有五个独立的通道，能单独控制电机的启停与加载，并五通道之间互不干涉与影响.

功能介绍
选型参考

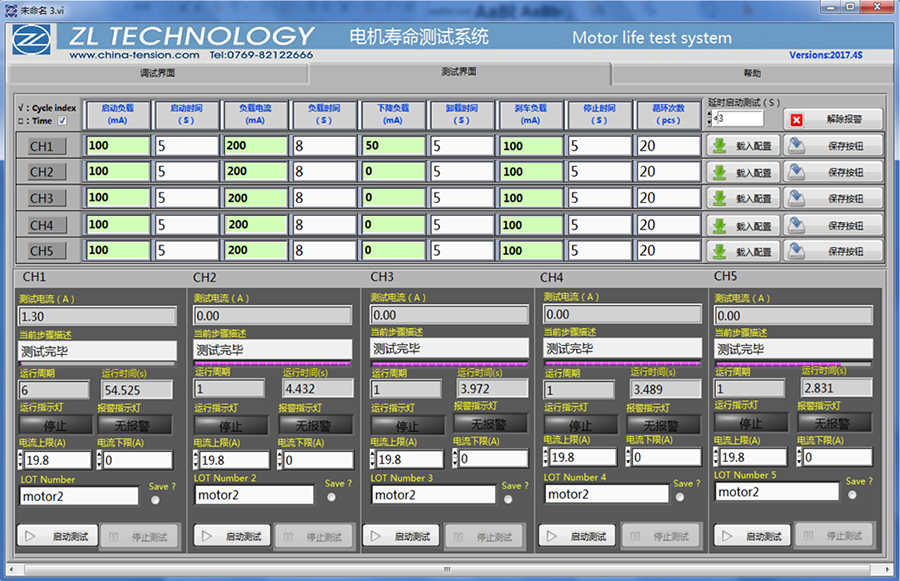

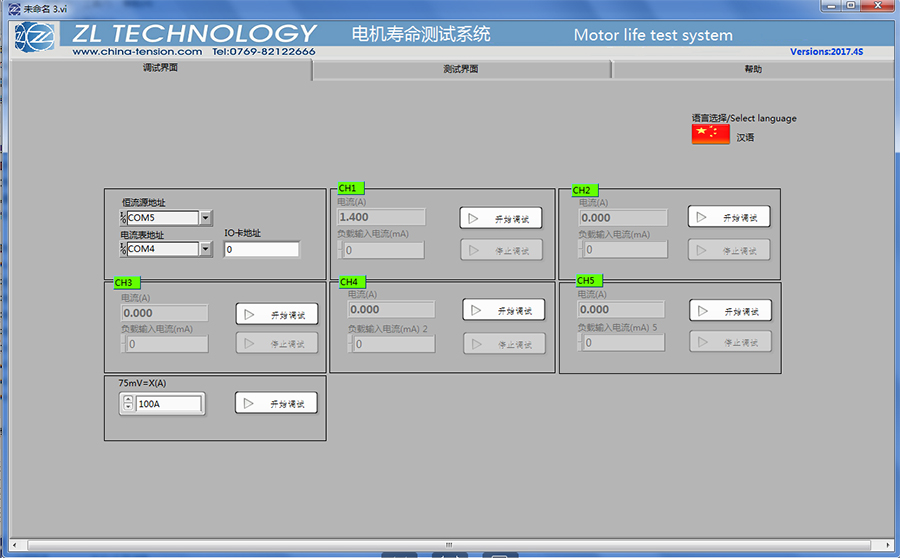

软件介绍
配置列表
操作视频

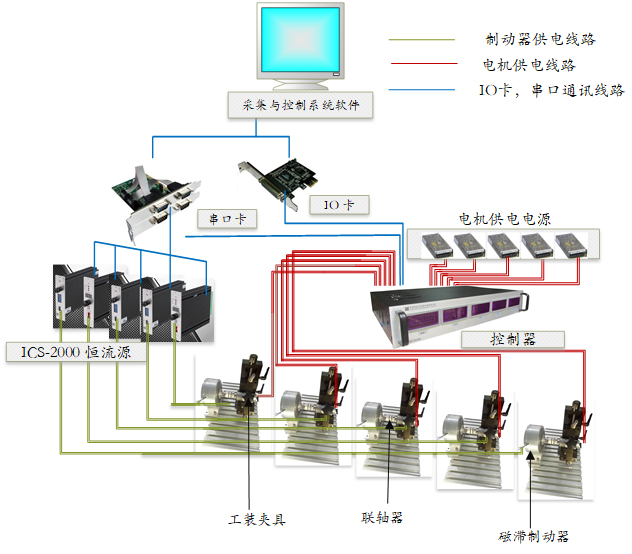

在基础硬件全部连接好的情况下，通过测试软件根据用户设定测试方式发送命令通过IO卡给到控制器，控制器收到命令后控制交流接触器的接通与断开来控制电机的启动与停止。在此同时测试软件也会通过串口卡来控制恒流源的输出来给电机负载和通过控制器来采集电机的电流和温度。

a).该系统可模拟电机在实际使用过程中的启、停工作等工况，持续时间和状态可自由设置和调整。

b).该系统有五个独立电机电源输入，相对应五个输出电机电源。试验状态有：启动负载，运行负载，下降负载，刹车负载，停止等工况。可设定任何状态的运行时间，循环次数可设定（峰值99.99万次）

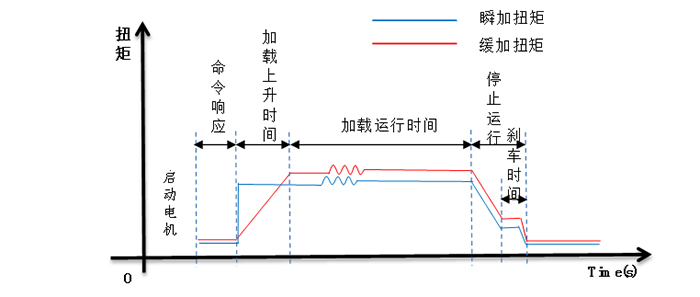

c).电机加载的负载（制动器电流）可设定，可任意设置电机工作时间及间歇休息时间，工作图表如下图：

d). 电机在测试循环次数达到设定值后自动停机

e).电机测试时将实时采集电机的运行电流，温度。若电机电流/温度超过设定的值测试系统会停止测试并报警，并将错误的原因显示在屏幕上。

f).5个独立的电流输入接口，每个工位独立控制，独立操作，互不影响电机的启、停，保存数据等功能。

返回列表

其他马达应用测试

序号	部件名称	技术要求
1	ICS-2000 恒流源	峰值输出电流为2000mA
2	磁滞制动器	HB103 with 1 Nm toque and +/-0.05% accuracy, 250mA rating current and maximum 15000 rpm Speed Can be customized per the application and customer requirements
3	工业控制计算机	Intel I5 4460 CPU；硬盘500G；4G运行内存；标准工控机箱；华硕主板
4	工控机显示器	联想
5	控制器	ATC-1006(峰值电流20A)
6	测试机架	Customized per the application and customer requirements
7	工装夹具	Customized per the application and customer requirements
8	测试软件	Customized per the application and customer requirements
