直流无刷电机测试系统

名称：航空电机测试系统

型号：CMT-2010AS

产品简介：

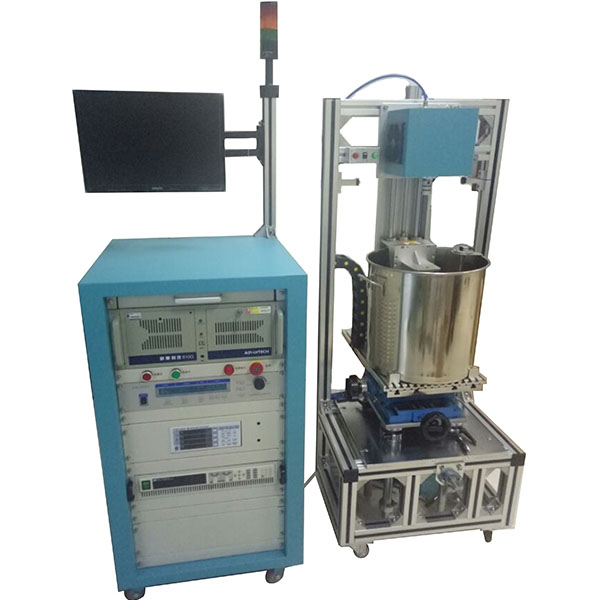

CMT-2010AS直流无刷电机综合试验台可测试电压、电流、输入/输出功率、效率、扭矩、转速、转向、启动时间（240W额定输出功率下）及启动时峰值电流等, 电机本体和控制器完全浸在油箱内进行测试。测试软件用LABVIEW编写,可实现手动测试或自动测试两种模式, 可显示和保存电压、电流、功率、效率等相关数数据及相关曲线；可人工点击或定时自动记录当前数据, 并生成顾客指定的测试表格，系统具有简化、系列化、通用化、模块化和组合化的特点，控制界面可视化软件界面引导操作，操作过程简单、方便。

功能介绍
选型参考

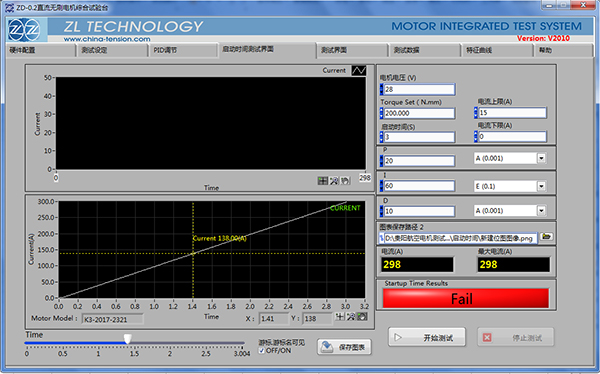

软件介绍
配置列表
操作视频

1.测试电压、电流、输入/输出功率、效率、扭矩、转速、转向、启动时间（240W额定输出功率下）及启动时峰值电流等

2.测试精度：扭矩的测量精度为满量程的0.5%、电压/电流的测量精度为满量程的0.2%、转速的测量精度为满量程的0.2%；

3.测试软件可实现手动测试或自动测试两种模式；

4.测试软件可人工点击或定时自动记录当前数据，并按照客户提供的表格格式生成测试表格 5.测试软件可显示和保存电压、电流、功率、效率等相关数数据及相关曲线；

返回列表

其他马达应用测试

控制器型号	采样速度	可提供通讯协议	通讯方式	提供测试软件	特点
HDC-1010	5-10PCS/S	是	RS-232	否	操作简单，价格便宜，适用于普通生产线上
HDC-1010-S	5-10PCS/S	是	RS-232	是	操作简单，价格便宜，适用于普通生产线上
HDC-1020	20PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1030	25PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1040	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
HDC-2010	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室

序号	部件名称	技术要求
1	单相交直流功率计	WT310（日本横河）
2	电机加载控制器	采用2010控制器，usb端口通迅，传送速度快、稳定性好。每秒获取20个扭矩和转速点
3	工业控制计算机	Intel I5 4460 CPU；硬盘500G；4G运行内存；标准工控机箱；华硕主板
4	工控机显示器
5	IO卡 PCI-GPIB，2007	16路数字输出和16路数字输入32单端模拟量和16路差分模拟量输入NI PCI-GPIB
6	测功机	静音风扇冷却；转矩精度±0.5%FS；精度±0.1%FS。 AHD-103 短板（扭矩10kg.cm）
7	开关电源	80V 120A 3000W （品牌：艾德克斯）型号：IT6522D
8	测试机柜	1015600600
9	测试机台	标准型测试机台
10	油位传感器	长37.5CM，0~5VDC信号输出品牌：泰丰汽车船用品型号：油位报警器
11	马达测试软件	中文界面；具有空载测试；负载测试；绝缘耐压测试等功能，能保存数据，输出报警等功能
