三合一电机性能测试系统

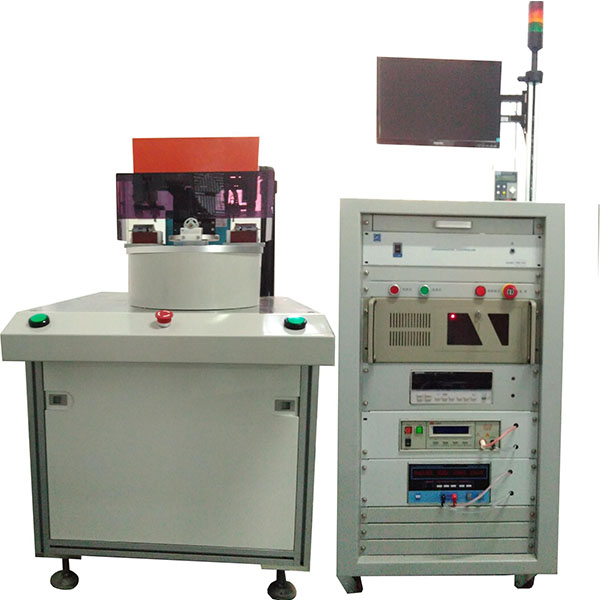

名称：三工位在线自动测试系统

型号：CMT-1040QW

产品简介：
CMT-1010CW是一套将空载，负载及绝缘测试三个测试工位合并在一个工位的马达综合测试系统，用于马达在线功能测试，大大提升了生产效率及测试的一致性，系统支持测试数据的自动存储与分析，可以根据客户的要求生成特定的报告格式，且支持二维码扫描实现产品及测试数据的可追溯管理。

一、空载测试范围：可以对电压，电流，转速，输入功率进行测试

电压测试范围：0.5~60V

转速测量范围：0~99999RPM
电流测试范围：0~10A
二、负载测试范围：可以扭矩，转速，输出功率，电压，电流，输入功率，效率，转向进行测试

电压测试范围：0.5~60V

扭矩测试范围：2mN.m~1N.m

电流测试范围：0~10A

转速测试范围：0~25000RPM

三、绝缘耐压测试, 耐压值及时间、漏电流、等进行测试

电压输入范围：峰值DC 6KV ；AC 5KV

测试用时范围：2~9999秒

控制器型号	采样速度	可提供通讯协议	通讯方式	提供测试软件	特点
HDC-1010	5-10PCS/S	是	RS-232	否	操作简单，价格便宜，适用于普通生产线上
HDC-1010-S	5-10PCS/S	是	RS-232	是	操作简单，价格便宜，适用于普通生产线上
HDC-1020	20PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1030	25PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1040	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
HDC-2010	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室

序号	部件名称	技术要求
1	空载测试仪器	适用范围：各种直流有刷电机空载电压、电流、功率、转速测试测量范围500~99999RPM，测试速度约1s；
2	电机加载控制器	采用1010控制器，usb端口通迅，传送速度快、稳定性好。每秒获取20个扭矩和转速点
3	工业控制计算机	Intel I5 4460 CPU；硬盘500G；4G运行内存；标准工控机箱；华硕主板
4	工控机显示器
5	电参数测试仪	基本精度: 读数的0.5;标配RS232接口, 可支持采样更新速度：约18次/秒
6	测功机	静音风扇冷却；转矩精度±0.5%FS；精度±0.1%FS。
7	电机供电电源	50V10A
8	测试机柜	L600W600H1015
9	测试机台	标准型测试机台
10	绝缘耐压测试仪器	标配 MAX DC 6KV ；MAX AC 5KV

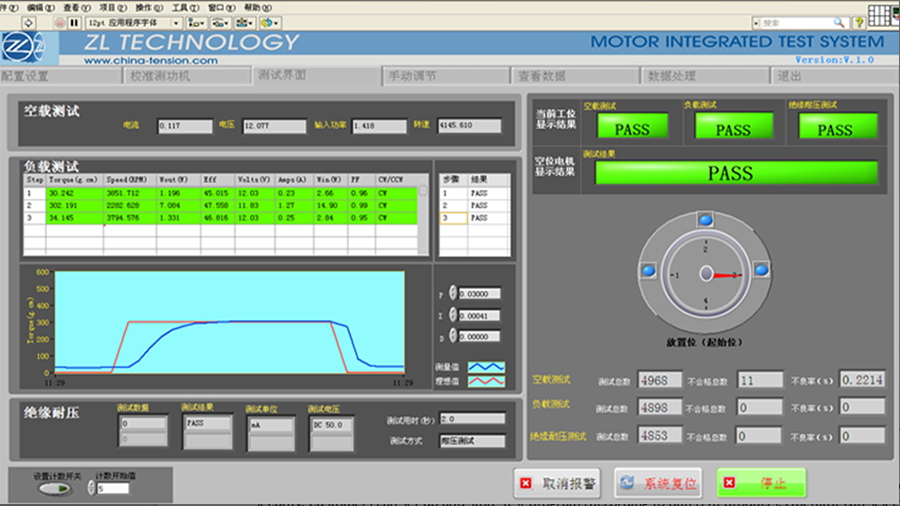

11	马达测试软件	中文界面；具有空载测试；负载测试；绝缘耐压测试等功能，能保存数据，输出报警等功能
