伺服电机测试台

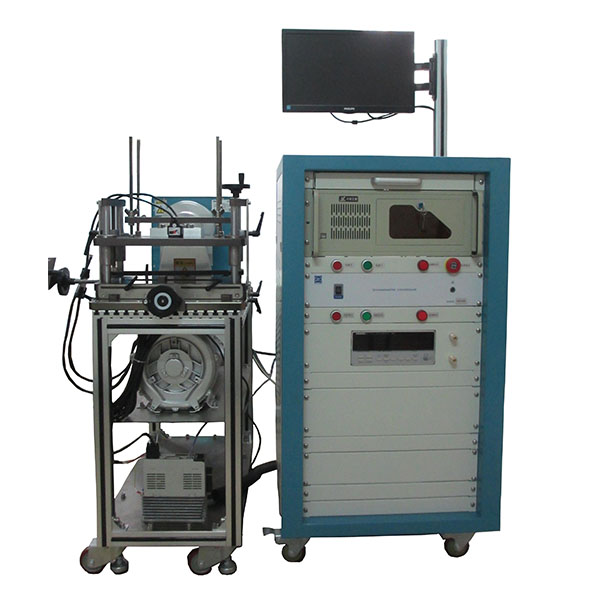

名称：伺服电机加载测试系统

型号：CMT-1030SM

产品简介：
CMT-1030SM伺服电机加载测试系统主要是利用磁滞测功机来检测伺服电机和步进电机的T-N曲线和峰值堵转点等。由电机驱动器来控制电机的转速，通过磁滞测功机加载来测量在电机在不同转速下堵转力矩,并绘制出PN曲线，可对负载进行高速pid 调节，实现负载的连续变化加载，模拟真实的被试电机工况变化。

功能介绍
选型参考
软件介绍
配置列表
操作视频

常规参数测量

1.电参数：电机运行电压、电流、功率因素、输入功率、电阻；

2.机械参数：电机运行转速、扭矩、机械功率；

3.其他参数：电机效率、温度。

•负载特性及耐久测试

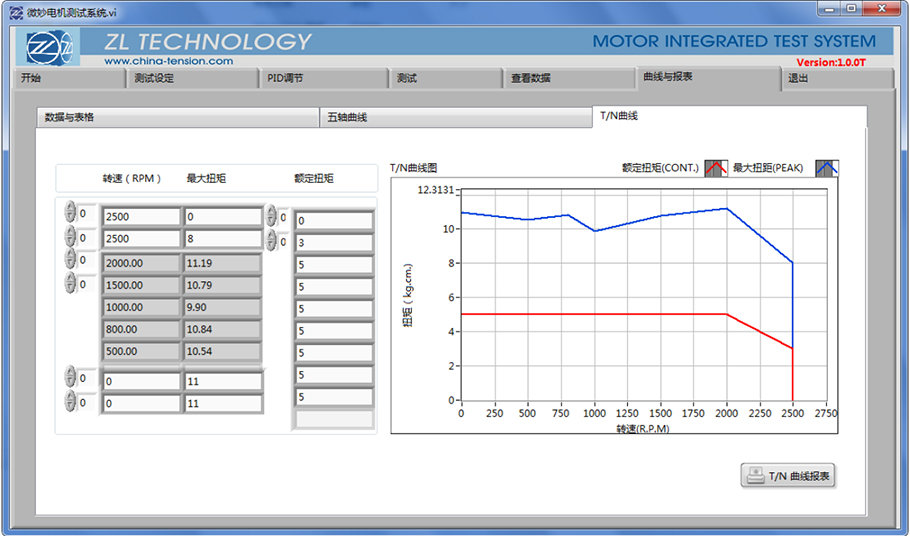

•T-N 曲线及五轴图

•空载及堵转测试

•驱动器电压电流及效率测试
• 驱动器动态响应测试及模拟负载特性测试

返回列表

其他马达应用测试

控制器型号	采样速度	可提供通讯协议	通讯方式	提供测试软件	特点
HDC-1010	5-10PCS/S	是	RS-232	否	操作简单，价格便宜，适用于普通生产线上
HDC-1010-S	5-10PCS/S	是	RS-232	是	操作简单，价格便宜，适用于普通生产线上
HDC-1020	20PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1030	25PCS/S	否	USB2.0	是	采集速度快，测试范围广，适用于普通生产线和普通实验室
HDC-1040	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室
HDC-2010	100PCS/S	否	GPIB/RS232	是	采集速度快，测试范围广，抗干扰性能强，适用于生产线和要求较高的实验室

序号	部件名称	技术要求
1	测功机控制器	HDC-1030控制器，采用RS-232通讯，通讯速度快。
2	工业控制计算机含19寸显示器	Inter CPU ；4G或以上运行内存；500G或以上硬盘华硕主板。
4	电参数测试仪	单相交直流电参数仪器，峰值检测电压600V,电压50A
5	测功机	自然冷却；转矩1.2KG～6Kg.cm，扭矩精度满量程的±0.5%FS；转速10～3600rpm，转速精度满量程的±0.2%FS。短时（5分钟内）运行功率为1400W,长时间运行功率为300W.
6	测功机	自然冷却；转矩0.6～3Kg.cm，扭矩精度满量程的±0.5%FS；转速10～3600rpm，转速精度满量程的±0.2%FS。短时（5分钟内）运行功率为1400W,长时间运行功率为300W.
7	测功机	自然冷却；转矩100g～500g.cm，扭矩精度满量程的±0.5%FS；转速100～25000rpm，转速精度满量程的±0.2%FS。短时（5分钟内）运行功率为1400W,长时间运行功率为300W.
9	机柜	L600W600H1015
11	信号转换器	连接三个测功机，手动选择所需要使用的测功机，系统会自动转换所有信号。
12	电机夹具	可上下左右微调

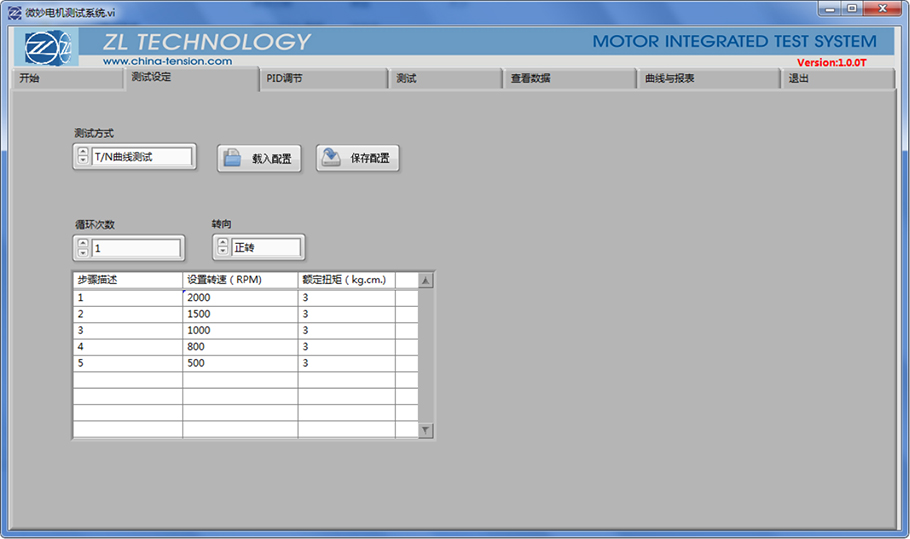

13	马达测试系统	中文界面；具有手动加载，自动加载，定点扭矩测试，全程测试等功能，能输出与保存数据报表和曲线报表的功能。如需定制报表格请提供相应模板，未提供按我司默认模板输出报表。
